众所周知Revit既可以用来做各个阶段需要的图纸，也可以做三维效果演示。在图纸中加上一幅三维视图的图纸，会更加丰富图纸

　　内容，而且更容易让使用者更加的明了清晰。我们下面就列举一种复合墙体的截面展示效果作为演示。效果如下图：

如何做到上图效果呢?下面我们就写出详细制作流程：

　　1、先制作好一个复合墙，如果需要标注材料，那么请把各层的墙体材质名称定义好。

　　2、拾取该墙体，在修改工具选项卡上单击“零件”

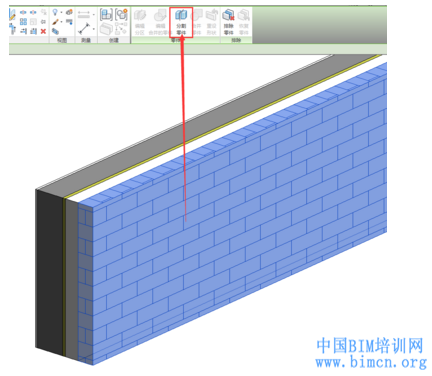

3、做好“零件”分层之后，拾取需要扣除的面层，单击“分割零件”

4、单击“编辑草图”，设置工作平面，然后做好需要轮廓，然后选择需要扣除的部分，单击“排除零件”

5、以此类推，把需要做的面层挨个扣除之后，都排除一下零件。

　　以上就是简单的处理步骤，当然这样的方法可能比较繁琐，也可以把每一个面层都当做一个墙来绘制，然后单独编辑轮廓，也可以达到这样的效果。

　　如果我们还需要把这个面层在三维视图下标注好材质名称，可以在三维视图下，锁定三维视图，这样就可以添加材质注释了。
