结构柱具有一个可用于数据交换的分析模型。通常，建筑师提供的图纸和模型可
能包含轴网和建筑柱。可通过以下方式创建结构柱： 手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。可以在平面或三维视图中创建结构柱。在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线。
放置柱的步骤：
1. 在功能区上，单击“结构柱”。
“结构”选项卡 - “结构”面板 -“柱”
“建筑”选项卡 - “构建”面板 - “柱”下拉列表 -“结构柱”
2. 从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。
3. 在选项栏上指定下列内容：
放置后旋转。 选择此选项可以在放置柱后立即将其旋转。
标高。 (仅限三维视图)为柱的底部选择标高。 在平面视图中，该视图的标高即为柱的底部标高。
深度。 此设置从柱的底部向下绘制。 要从柱的底部向上绘制，请选择“高度”。
标高/未连接。 选择柱的顶部标高;或者选择“未连接”，然后指定柱的高度。
4. 单击以放置柱。
柱捕捉到现有几何图形。 柱放置在轴网交点时，两组网格线将亮显。
建筑柱可以使用建筑柱围绕结构柱创建柱框外围模型， 并将其用于装饰应用。 建筑柱将继承连接到的其他图元的材质。 墙的复合层包络建筑柱。 这并不适用于结构柱。
可以在平面视图和三维视图中添加柱。 柱的高度由“底部标高”和“顶部标高”属性以及偏移定义。
1. 单击“建筑”选项卡 - “构建”面板 - “柱”下拉列表 -(柱:建筑)。
2. 在选项栏上指定下列内容：
放置后旋转。 选择此选项可以在放置柱后立即将其旋转。
标高。 (仅限三维视图)为柱的底部选择标高。 在平面视图中，该视图的标高即为柱的底部标高。
高度。 此设置从柱的底部向上绘制。 要从柱的底部向下绘制，请选择“深度”。
标高/未连接。 选择柱的顶部标高;或者选择“未连接”，然后指定柱的高度。
房间边界。 选择此选项可以在放置柱之前将其指定为房间边界。
3. 在绘图区域中单击以放置柱。
如果需要移动柱，请选择该柱，然后将其拖动到新位置。
提示： 通常，通过选择轴线或墙放置柱时将会对齐柱。 如果在随意放置柱之后要将它们对齐，请单击“修改”选项卡 - “修改”面板 -
(对齐)，然后选择要对齐的柱。 在柱的中间是两个可选择用于对齐的垂直参照平面。
建模示例
打开上一章我们建立的模型“第二章 标高与轴网”
打开平面视图“F1”

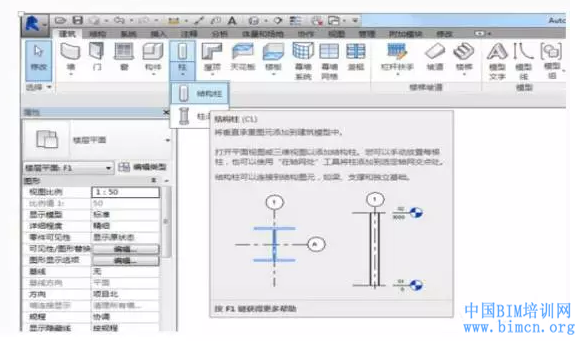

“建筑”选项卡—柱—结构柱
柱子尺寸改好了，下面开始放置柱子
在高度一栏中，选择“F2” ，然后将柱子放置在如图位置
在 REVIT默认样板中，柱子截面为混凝土的填充图案，现在我们把它改成我们常用的柱子截面涂黑。
点选这个柱子→图元属性→实例属性，在“结构材质”一栏中，单击“…”
打开三维视图，查看柱子做好以后的效果
添加建筑柱
编辑建筑柱材质
