设计院结构专业给机电专业提资,为了对于净高有一个直观快捷的表达,结构专业工程师就可以利用Revit可见性(快捷键:VV)中的过滤器来
给本专业的梁、板相对标高用颜色进行区分,如下图:

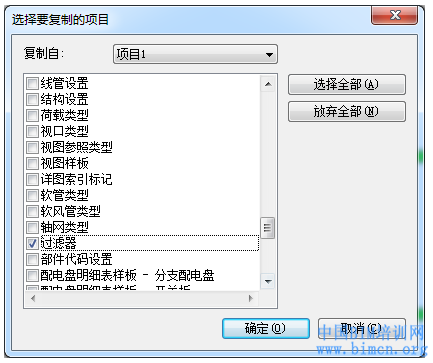

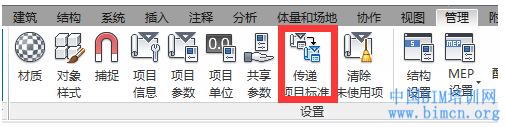

同时,可以利用Revit中项目传递的方法,可以把本次项目传递到下个项目中,以便类似项目重复使用,避免了二次设置的繁琐工作。

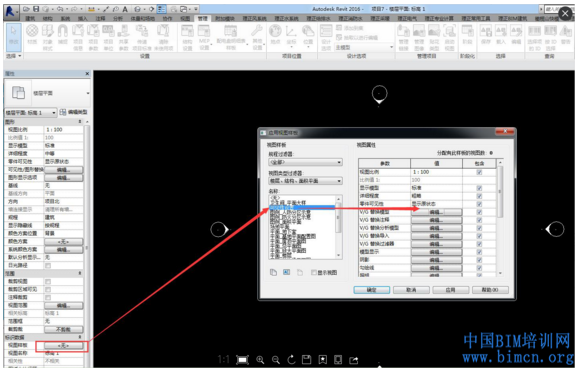

但是这个方法是无法把“视图可见性(快捷键:VV)”中的设置给传递到新项目中的。这时候就需要利用Revit经常会用到的“视图样板”的功能,

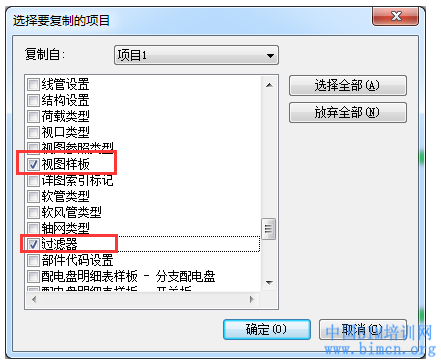

借助“视图样板”设置规则来添加“视图可见性(快捷键:VV)”中过滤器的设置颜色规则,来传递该视图样板以及过滤器,这样就可以完全把当前项目
文件中的过滤器设置好的颜色规则给传递到新项目中了,如下图:
